Desvelando el Lenguaje Oculto de tu Motocicleta Eléctrica
Bienvenido a Electrosrepara.es, tu portal de confianza para todo lo relacionado con el mantenimiento y la reparación de motocicletas eléctricas. En la era de la movilidad sostenible, las motocicletas eléctricas se han consolidado como una alternativa potente y eficiente. Sin embargo, para muchos aficionados y propietarios, el corazón de estas máquinas su sistema eléctrico sigue siendo un misterio envuelto en un laberinto de cables y componentes. Entender cómo funciona este sistema es crucial no solo para el mantenimiento moto eléctrica básico, sino también para diagnosticar y solucionar problemas complejos, como un fallo en el controlador moto eléctrica o un problema motor eléctrico moto.

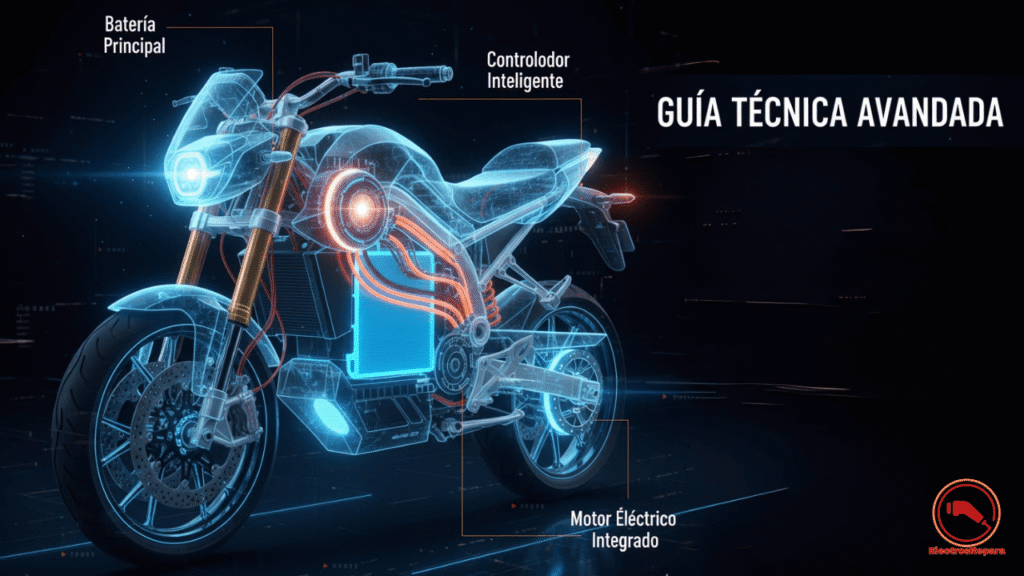

Este artículo es tu guía técnica moto eléctrica completa para desmitificar los diagramas eléctricos de motos. Te llevaremos de la mano a través de los principios básicos, la identificación de componentes moto eléctrica clave y las técnicas de interpretación que te permitirán «leer» el lenguaje de tu vehículo. Ya seas un aficionado que busca comprender mejor su máquina o un entusiasta que desea realizar su propia reparación moto eléctrica, esta guía te proporcionará el conocimiento y la confianza necesarios para abordar el cableado moto eléctrica y el esquema eléctrico moto con una perspectiva profesional y segura. Prepárate para transformar la confusión en comprensión y el miedo en maestría, garantizando el rendimiento óptimo de tu motocicleta eléctrica.

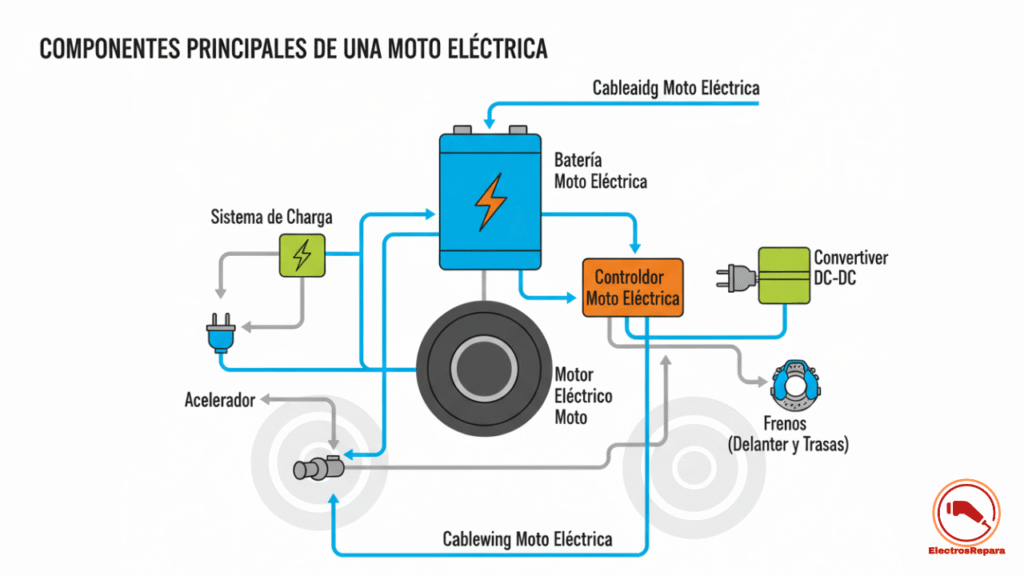

Componentes Esenciales de una Motocicleta Eléctrica: Más Allá de la Superficie
Antes de sumergirnos en la lectura de un diagrama eléctrico moto, es fundamental comprender los componentes moto eléctrica que lo conforman. Una motocicleta eléctrica es una sinfonía de tecnología donde cada pieza juega un papel vital en su funcionamiento. Conocer estos elementos te permitirá no solo identificar qué estás viendo en un esquema, sino también entender su función y cómo interactúan entre sí. Aquí desglosamos los actores principales de este fascinante ecosistema eléctrico.
La Batería: El Depósito de Energía de tu Moto Eléctrica
La batería moto eléctrica es, sin lugar a dudas, el componente más pesado y uno de los más críticos. Es el «tanque de combustible» de tu vehículo, almacenando la energía eléctrica que impulsa todo el sistema. Generalmente, se trata de paquetes de baterías de iones de litio de alto voltaje, diseñados para ofrecer una gran densidad energética y ciclos de vida prolongados. Su correcta gestión es vital para la autonomía y la vida útil de la motocicleta.
Dentro del paquete de baterías, encontramos elementos cruciales como las celdas individuales, que son las unidades básicas de almacenamiento de energía. Estas celdas están conectadas en serie y en paralelo para alcanzar el voltaje y la capacidad deseados. Pero el verdadero guardián de la batería es el BMS moto eléctrica (Battery Management System). Este sistema electrónico avanzado monitorea constantemente el estado de cada celda, equilibrando sus cargas, protegiéndolas contra sobrecargas, descargas excesivas, sobrecorriente y sobrecalentamiento. Un BMS en buen estado es sinónimo de una batería segura y eficiente, y su presencia en el esquema eléctrico moto es fundamental para entender la protección del sistema.
El Motor Eléctrico: El Corazón Silencioso de la Potencia
El motor eléctrico moto es el encargado de transformar la energía eléctrica almacenada en la batería en la fuerza mecánica que mueve la motocicleta. La mayoría de las motocicletas eléctricas modernas utilizan motores tipo Brushless DC (BLDC) o motores síncronos de imanes permanentes (PMSM). Estos motores son altamente eficientes, ofrecen un par motor instantáneo y requieren un mantenimiento mínimo en comparación con sus contrapartes de combustión interna.
El motor BLDC consta de varias partes esenciales. El estator es la parte fija del motor, que contiene los bobinados de cobre (generalmente tres fases) por donde circula la corriente eléctrica. El rotor es la parte giratoria, equipada con imanes permanentes que interactúan con el campo magnético generado por el estator, produciendo el movimiento. En muchos motores, especialmente los de cubo (hub motors), se encuentran también los sensores moto eléctrica de efecto Hall. Estos pequeños dispositivos detectan la posición del rotor y envían esta información al controlador moto eléctrica, permitiéndole conmutar las fases del estator en el momento preciso para mantener un giro suave y eficiente. Comprender la conexión de estos sensores y las fases del motor es clave al interpretar un diagrama eléctrico moto para el diagnóstico eléctrico moto.
El Controlador (o VECU): El Cerebro Orquestador
Si la batería es el corazón y el motor la fuerza, el controlador moto eléctrica es, sin duda, el cerebro de la motocicleta. También conocido como VECU (Vehicle Electronic Control Unit) o simplemente ECU, este componente electrónico es el encargado de gestionar y coordinar todas las funciones eléctricas y de potencia del vehículo. Recibe las señales del acelerador, los frenos, los sensores de velocidad y otros dispositivos, y las traduce en comandos precisos para el motor.
El controlador regula la cantidad de energía que fluye de la batería al motor, controlando así la velocidad y el par. También gestiona el frenado regenerativo, donde el motor actúa como un generador para recargar la batería durante la desaceleración. Un fallo en el controlador puede manifestarse de diversas maneras, desde una pérdida total de potencia hasta un comportamiento errático del motor, y su complejidad lo convierte en un punto central en cualquier reparación moto eléctrica. Al estudiar el esquema eléctrico moto, el controlador será el componente con más conexiones y líneas de comunicación, reflejando su papel central en la guía técnica moto eléctrica.
El Acelerador y los Frenos: La Interfaz con el Conductor
Estos componentes son la principal interfaz entre el conductor y el sistema eléctrico de la motocicleta. El acelerador, generalmente un potenciómetro o un sensor de efecto Hall, envía una señal de voltaje variable al controlador moto eléctrica, indicando la cantidad de potencia que el conductor desea. Los frenos, además de su función mecánica, también pueden incorporar sensores que envían una señal al controlador para activar el frenado regenerativo y, en algunos casos, cortar la potencia al motor por seguridad.
El Sistema de Carga: Recargando la Aventura
El sistema de carga es el conjunto de componentes que permiten recargar la batería moto eléctrica. Incluye el puerto de carga, el cargador (que puede ser externo o integrado en la moto) y los circuitos de protección asociados. Un diagrama eléctrico moto detallará cómo la corriente alterna de la red eléctrica se convierte en corriente continua para la batería, y cómo el BMS supervisa este proceso para evitar daños.
El Convertidor DC-DC: Alimentando los Accesorios
Las baterías moto eléctrica operan a altos voltajes (ej. 48V, 72V, 96V), pero muchos accesorios de la motocicleta (luces, bocina, instrumentación) funcionan a un voltaje mucho menor, típicamente 12V. El convertidor DC-DC es el encargado de reducir este alto voltaje a un nivel utilizable para estos accesorios, asegurando que no se dañen y que el sistema eléctrico auxiliar funcione correctamente. Su presencia es vital en el cableado moto eléctrica para la distribución de energía a los sistemas de bajo voltaje.
El Cableado y los Conectores: Las Venas del Sistema
Finalmente, el cableado moto eléctrica y los conectores son las venas y arterias que interconectan todos los componentes. La calidad del cableado, su aislamiento y la robustez de los conectores son fundamentales para la fiabilidad del sistema eléctrico. Un cableado deficiente o dañado puede provocar caídas de tensión, cortocircuitos o circuitos abiertos, llevando a fallos en el funcionamiento de la motocicleta. Los diagramas eléctricos de motos son esencialmente un mapa de este cableado, mostrando cada conexión y su propósito.
El Alfabeto del Electricista: Simbología Básica en Diagramas Eléctricos
Leer un diagrama eléctrico moto es como aprender un nuevo idioma. Cada componente, cada conexión, cada función tiene su propia representación gráfica. Familiarizarse con esta simbología es el primer paso y el más crucial para cualquier aficionado que desee comprender el esquema eléctrico moto de su vehículo. A continuación, te presentamos una guía básica de interpretación de los símbolos más comunes que encontrarás, elementos esenciales para cualquier guía técnica moto eléctrica.

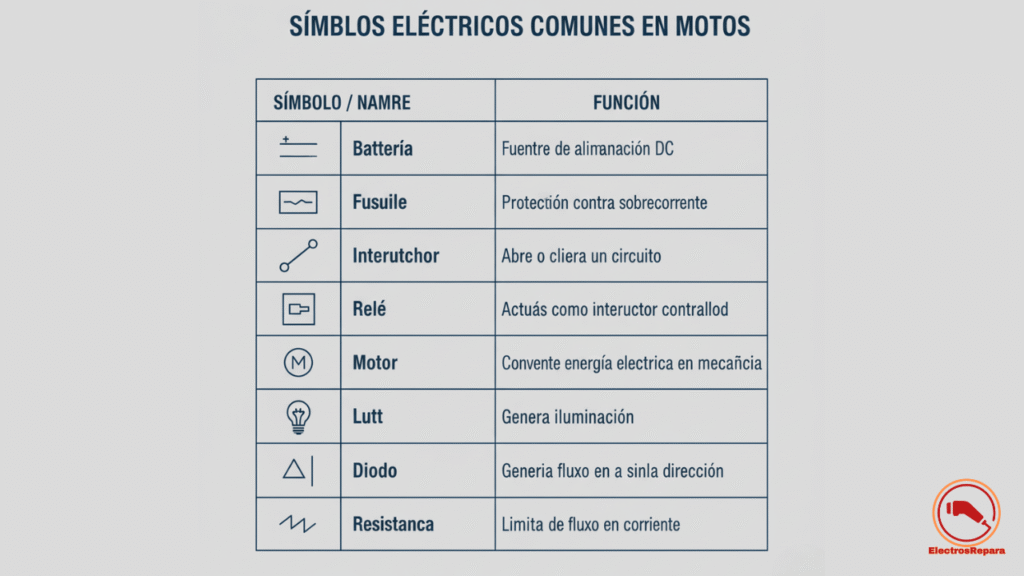

Símbolos Fundamentales que Debes Conocer
Los símbolos eléctricos son estandarizados, lo que significa que una batería se representará de manera similar en la mayoría de los diagramas, independientemente del fabricante. Esta universalidad es una gran ventaja para la reparación moto eléctrica.
Batería: Generalmente representada por una serie de líneas paralelas de diferente longitud, con la línea más larga indicando el terminal positivo (+) y la más corta el negativo (-). En las motocicletas eléctricas, a menudo verás una representación más compleja que indica el paquete de baterías completo y sus conexiones al BMS.
Fusible: Un componente de seguridad esencial, representado por una línea con una «S» o un rectángulo con una línea ondulada en su interior. Su función es proteger el circuito de sobrecargas, fundiéndose y abriendo el circuito si la corriente excede un límite seguro. Identificar los fusibles moto eléctrica en el diagrama es vital para el diagnóstico eléctrico moto.
Interruptor: Representado por un círculo o un punto con una línea que se puede abrir o cerrar. Indica un punto donde el flujo de corriente puede ser interrumpido manualmente. Hay muchos tipos de interruptores (pulsadores, de palanca, de llave de encendido), y sus símbolos pueden variar ligeramente.
Relé: Un interruptor operado eléctricamente, representado por una bobina (un cuadrado o un círculo con una línea diagonal) y un conjunto de contactos. Los relés permiten que una pequeña corriente controle una corriente mucho mayor, protegiendo los interruptores de control. Son comunes en circuitos de alta potencia o para funciones de seguridad.
Resistencia: Representada por una línea en zigzag o un rectángulo. Limita el flujo de corriente en un circuito. Aunque no siempre son componentes discretos en los circuitos de potencia, están presentes en muchos sensores y circuitos de control.
Diodo: Representado por un triángulo con una línea en un extremo. Permite que la corriente fluya en una sola dirección. Son fundamentales en los sistemas de carga y en la protección de circuitos contra polaridad inversa.
Motor: Generalmente representado por un círculo con una «M» en su interior, o por una serie de bobinas. En los diagramas eléctricos de motos eléctricas, la representación puede ser más específica para un motor BLDC, mostrando las tres fases.
Lámpara/Bombilla: Representada por un círculo con una cruz en su interior o un bucle. Indica un componente de iluminación.
Tierra/Masa: Representada por una serie de líneas paralelas decrecientes o un triángulo invertido. Es el punto de referencia de voltaje cero en el sistema eléctrico y es crucial para completar cualquier circuito.
Líneas y Conexiones: El Mapa del Cableado
Las líneas en un diagrama eléctrico moto representan el cableado moto eléctrica. Las líneas que se cruzan sin un punto indican que los cables no están conectados, mientras que las líneas que se cruzan con un punto en la intersección significan que los cables están conectados eléctricamente. Los códigos de colores de los cables a menudo se indican junto a las líneas, lo que facilita la identificación física en la motocicleta. Comprender estas convenciones es esencial para el diagnóstico eléctrico moto y la reparación moto eléctrica.

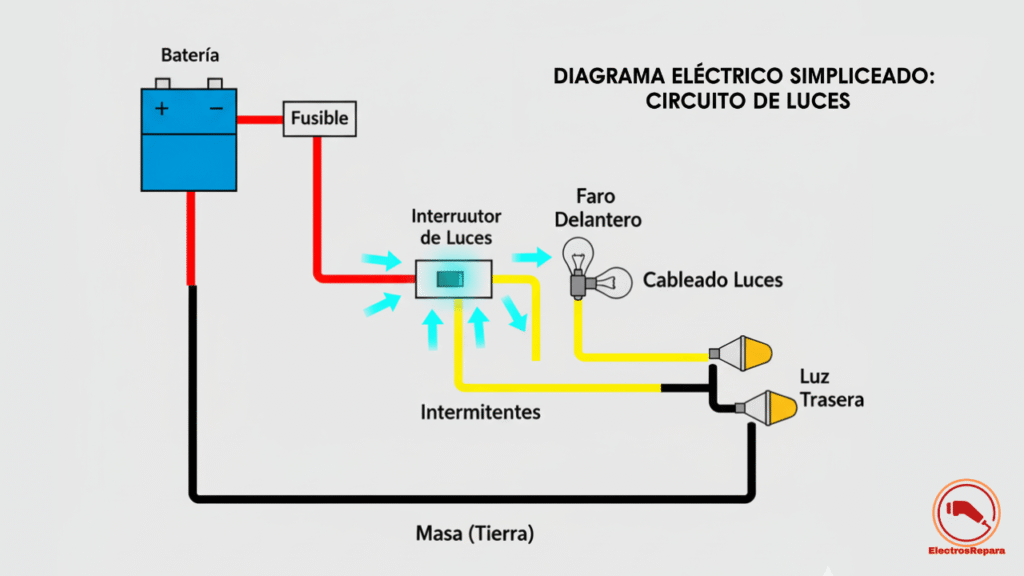

Siguiendo el Flujo: Cómo Trazar la Corriente en un Diagrama
Una vez que dominas la simbología, el siguiente paso es aprender a seguir el flujo de la corriente a través del esquema eléctrico moto. Esta habilidad es la piedra angular del diagnóstico eléctrico moto y te permitirá identificar rápidamente dónde se interrumpe un circuito o dónde hay un cortocircuito. Piensa en el diagrama como un mapa de carreteras, y la corriente como un vehículo que viaja por ellas.
Principios Básicos del Trazado de Circuitos
1.Comienza en la Fuente de Alimentación: Todo circuito comienza en la batería moto eléctrica (o en el sistema de carga cuando la moto está conectada). Identifica el terminal positivo (+) y el negativo (-) o masa. La corriente siempre fluye del positivo al negativo.
2.Sigue el Camino de la Corriente: Desde el terminal positivo, la corriente viajará a través de un fusible (siempre el primer punto de seguridad), luego a través de interruptores, relés y otros componentes hasta llegar al componente que debe alimentar (por ejemplo, una luz, el motor eléctrico moto). Finalmente, la corriente regresará a la masa (terminal negativo de la batería) para completar el circuito.
3.Identifica los Puntos de Control: Los interruptores y relés son puntos clave donde el flujo de corriente puede ser activado o desactivado. Si un componente no funciona, el primer lugar para buscar es su interruptor o relé de control.
4.Busca Derivaciones y Ramificaciones: Los diagramas eléctricos de motos suelen tener múltiples circuitos que se ramifican desde la línea principal de alimentación. Sigue cada ramificación individualmente para entender cómo se alimenta cada componente.
5.Utiliza los Códigos de Colores: Los fabricantes suelen usar códigos de colores estandarizados para el cableado moto eléctrica. Estos códigos son tus mejores amigos para relacionar el diagrama con el cableado físico de tu motocicleta. Por ejemplo, un cable rojo puede ser siempre la alimentación principal, mientras que un negro puede ser la masa.
Diagnóstico de Fallas Comunes Usando el Diagrama
Circuito Abierto (No hay Corriente): Si un componente no recibe energía, traza el circuito desde la batería. ¿Está el fusible intacto? ¿El interruptor está cerrado? ¿Hay alguna conexión suelta o un cable roto en el cableado moto eléctrica? Un multímetro te ayudará a verificar la continuidad en cada punto.
Cortocircuito (Exceso de Corriente): Un cortocircuito ocurre cuando la corriente toma un camino no deseado y de baja resistencia, a menudo a masa o entre dos líneas de voltaje. Esto suele provocar que un fusible moto eléctrica se queme. Para localizarlo, busca el fusible quemado y luego inspecciona visualmente el circuito que protege en el esquema eléctrico moto y en la motocicleta física en busca de cables pelados o componentes dañados. En el caso de un motor eléctrico moto, un cortocircuito interno puede manifestarse como un frenado, como vimos en el artículo anterior sobre patinetes.
Caída de Voltaje (Rendimiento Deficiente): Si un componente recibe energía pero funciona débilmente, puede haber una caída de voltaje debido a una resistencia excesiva en el circuito. Esto podría ser causado por conexiones corroídas, cables de calibre insuficiente o un componente defectuoso. El diagrama eléctrico moto te ayudará a identificar todos los puntos de conexión a inspeccionar.
Herramientas Esenciales y Consejos de Diagnóstico para Aficionados
Para cualquier aficionado que se aventure en el diagnóstico eléctrico moto y la reparación moto eléctrica, contar con las herramientas adecuadas es tan importante como comprender el diagrama eléctrico moto. No necesitas un taller completo, pero algunas herramientas básicas son indispensables para trabajar con seguridad y eficacia. Además, te ofrecemos consejos profesionales para abordar los problemas eléctricos más comunes en tu motocicleta eléctrica.
Herramientas Imprescindibles para el Electricista Aficionado

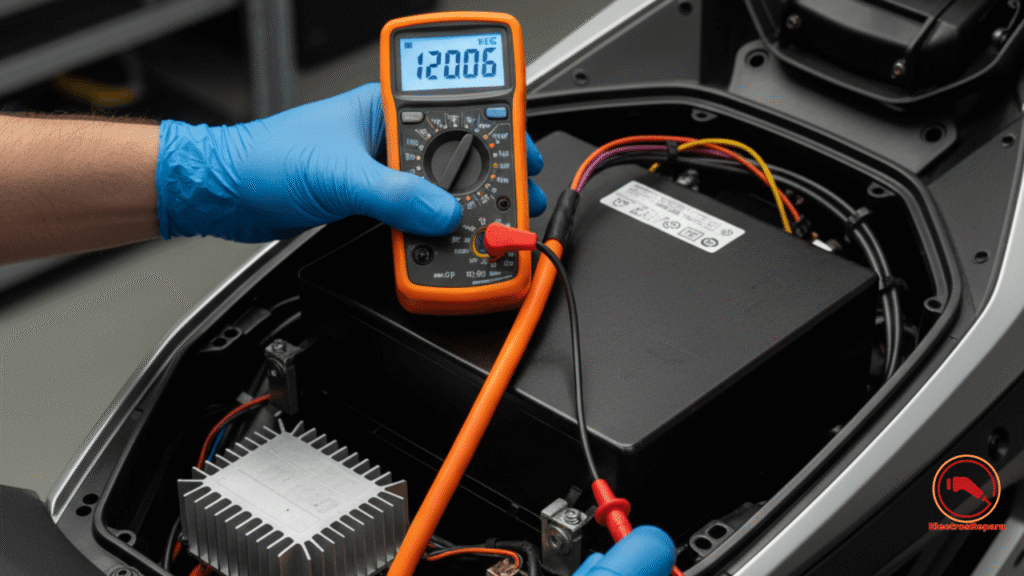

1.Multímetro Digital: Esta es, sin duda, la herramienta más importante. Un buen multímetro te permitirá medir voltaje (V), corriente (A) y resistencia (Ω), así como probar la continuidad de los cables. Es esencial para verificar la batería moto eléctrica, el cableado moto eléctrica, los fusibles moto eléctrica y los sensores moto eléctrica.
2.Juego de Destornilladores y Llaves: Necesarios para acceder a los componentes, retirar tapas y desconectar terminales.
3.Pelacables y Alicates de Corte: Para trabajar con el cableado moto eléctrica de forma limpia y segura.
4.Cinta Aislante Eléctrica de Calidad y Termorretráctil: Para aislar y proteger las conexiones reparadas. Es crucial para evitar futuros cortocircuitos.
5.Luces de Prueba (Test Light): Una herramienta sencilla para verificar rápidamente la presencia de voltaje en un circuito.
6.Soldador (Opcional, para Reparaciones Avanzadas): Si planeas realizar reparaciones más profundas, como reparar un controlador moto eléctrica o un motor eléctrico moto, un soldador de buena calidad será necesario.
Consejos Profesionales para el Diagnóstico Eléctrico
Seguridad Primero: Siempre desconecta la batería moto eléctrica antes de trabajar en el sistema eléctrico, especialmente en circuitos de alto voltaje. Usa guantes aislantes y gafas de seguridad. La electricidad de una motocicleta eléctrica puede ser peligrosa.
Inspección Visual Exhaustiva: Antes de usar cualquier herramienta, realiza una inspección visual completa. Busca cables pelados, conectores corroídos o sueltos, componentes quemados o dañados. Muchos problemas se resuelven con una simple observación.
Comienza por lo Sencillo: Si un componente no funciona, verifica primero lo más fácil: ¿Está encendido el interruptor? ¿Está el fusible intacto? ¿Hay una conexión suelta?
Usa el Diagrama como tu Mapa: Siempre ten el diagrama eléctrico moto a mano. Te guiará a través del circuito, mostrándote dónde debería haber voltaje, dónde buscar continuidad y qué componentes están involucrados.
Prueba de Continuidad: Utiliza el multímetro en modo de continuidad para verificar si un cable o un componente tiene un circuito abierto. Si el multímetro pita, hay continuidad; si no, el circuito está abierto.
Medición de Voltaje: Mide el voltaje en diferentes puntos del circuito para asegurarte de que la energía está llegando correctamente. Compara tus lecturas con los valores esperados indicados en el esquema eléctrico moto o en la guía técnica moto eléctrica.
Aísla el Problema: Si sospechas de un componente específico (ej. el controlador moto eléctrica o el motor eléctrico moto), desconéctalo del resto del sistema y pruébalo de forma aislada si es posible. Esto te ayudará a confirmar si el problema reside en ese componente o en el circuito que lo alimenta.
Documenta tus Hallazgos: Anota lo que encuentras, las mediciones que tomas y los pasos que sigues. Esto te ayudará a organizar tus pensamientos y a evitar repetir pasos.
Preguntas Frecuentes (FAQ) sobre Diagramas y Electricidad en Motos Eléctricas
Como expertos en Electrosrepara.es, sabemos que surgen muchas dudas al adentrarse en el mundo del sistema eléctrico de las motocicletas eléctricas. Aquí respondemos a las preguntas más comunes que los aficionados suelen plantearse, proporcionando respuestas claras y concisas para tu guía técnica moto eléctrica.
¿Son muy diferentes los diagramas eléctricos de motos de combustión y eléctricas?
Sí, hay diferencias significativas, aunque los principios básicos de la simbología y el flujo de corriente son los mismos. Los diagramas eléctricos de motos de combustión se centran en sistemas de encendido, alternadores, reguladores de voltaje y carburación/inyección de combustible. En contraste, los diagramas eléctricos de motos eléctricas se enfocan en la batería moto eléctrica de alto voltaje, el motor eléctrico moto, el controlador moto eléctrica, el BMS moto eléctrica y los sistemas de carga. La complejidad y el voltaje de los circuitos de potencia son mucho mayores en las eléctricas, lo que requiere una comprensión diferente de la seguridad y el diagnóstico eléctrico moto.
¿Qué es el BMS y por qué es tan importante en el esquema eléctrico moto?
El BMS (Battery Management System) es el Sistema de Gestión de Batería. Es un componente electrónico vital que monitorea y controla el paquete de batería moto eléctrica. Su importancia radica en que protege la batería de condiciones peligrosas como sobrecarga, descarga excesiva, sobrecorriente, sobrevoltaje, bajo voltaje y sobrecalentamiento. También equilibra las celdas para prolongar la vida útil de la batería. En el esquema eléctrico moto, el BMS se conecta directamente a cada grupo de celdas y al controlador moto eléctrica, siendo un punto central para la seguridad y el rendimiento óptimo de la motocicleta.
¿Puedo instalar accesorios eléctricos adicionales en mi motocicleta eléctrica?
Sí, pero con precaución. Cualquier accesorio adicional debe conectarse a través del convertidor DC-DC de 12V (si tu moto lo tiene) o a un circuito auxiliar diseñado para ello. Nunca conectes accesorios directamente a la batería moto eléctrica de alto voltaje sin la protección adecuada, ya que podrías dañar el accesorio, la batería o incluso provocar un incendio. Consulta siempre el diagrama eléctrico moto y, si tienes dudas, busca asesoramiento profesional para evitar problemas en el cableado moto eléctrica.
¿Cómo puedo saber si un fusible está quemado en mi moto eléctrica?
La forma más fácil y rápida de verificar un fusible moto eléctrica es retirarlo y examinar el filamento interno: si está roto, el fusible está quemado. También puedes usar la función de continuidad de tu multímetro. Con el fusible retirado del circuito, coloca las puntas del multímetro en cada terminal del fusible. Si el multímetro pita o muestra una lectura cercana a cero ohmios, el fusible está bien. Si no hay lectura o muestra «OL» (Open Loop), el fusible está quemado y necesita ser reemplazado por uno del mismo amperaje para garantizar la seguridad del sistema eléctrico.
¿Es seguro trabajar con el sistema eléctrico de una motocicleta eléctrica?
Trabajar con el sistema eléctrico de una motocicleta eléctrica puede ser peligroso debido a los altos voltajes involucrados. Siempre se deben tomar precauciones extremas: desconectar la batería moto eléctrica (siempre el terminal negativo primero), usar herramientas aisladas, guantes de seguridad y gafas protectoras. Si no te sientes seguro o no tienes la experiencia necesaria, es mejor acudir a un taller profesional especializado en reparación moto eléctrica. La seguridad es lo primero.
¿Dónde puedo encontrar un buen taller para la reparación moto eléctrica?
Para encontrar un taller profesional de confianza, busca establecimientos con experiencia específica en motocicletas eléctricas. Pregunta por sus certificaciones, busca reseñas online y asegúrate de que ofrezcan garantía en sus trabajos. Puedes buscar en línea utilizando términos como «reparación moto eléctrica [tu ciudad]» o «mantenimiento moto eléctrica [tu ciudad]». En Electrosrepara.es, somos tu experto de confianza y podemos orientarte o realizar la reparación moto eléctrica que necesites.
Empoderando al Aficionado con Conocimiento Eléctrico
Esperamos que esta guía definitiva sobre los diagramas eléctricos de motos eléctricas te haya proporcionado una comprensión clara y profunda del sistema eléctrico de tu vehículo. Desde la identificación de los componentes moto eléctrica clave como la batería moto eléctrica, el motor eléctrico moto y el controlador moto eléctrica, hasta la interpretación de la simbología y el trazado de circuitos, ahora tienes las herramientas para abordar el diagnóstico eléctrico moto con confianza.
El conocimiento es poder, especialmente cuando se trata de la reparación moto eléctrica y el mantenimiento moto eléctrica. Al comprender el esquema eléctrico moto y el cableado moto eléctrica, no solo podrás realizar tus propias verificaciones y reparaciones básicas, sino que también podrás comunicarte de manera más efectiva con los profesionales cuando sea necesario. Recuerda siempre priorizar la seguridad y, si un problema supera tus habilidades, no dudes en buscar la ayuda de un experto.
En Electrosrepara.es, estamos comprometidos con tu pasión por las motocicletas eléctricas y con ayudarte a mantenerlas en rendimiento óptimo. Con esta guía técnica moto eléctrica, estás un paso más cerca de convertirte en un verdadero maestro de tu máquina. ¡Que tus viajes sean siempre seguros, eficientes y llenos de energía!
